搪玻璃塔節標記為：
　　塔節 ①②-③④⑤⑥
　　其中：
　?、?mdash;—公稱壓力，用PN××表示，單位為兆帕（Mpa）；
　?、?mdash;—公稱直徑，用DN××表示，單位為毫米；

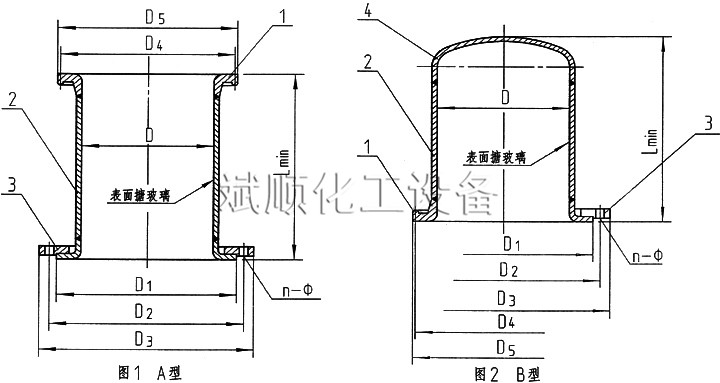

　　③——型式，用A或B表示
　　④——連接型式，用Ⅰ或Ⅱ表示
　　⑤——長度，用L表示，單位為毫米；
　?、?mdash;—標準號，HG/T3127
　　示例：
　　公稱壓力PN0.6MPa，公稱直徑DN1000mm，高頸法蘭聯接的A型搪玻璃塔節、長度為2000mm塔節PN0.6DN1000-AⅡL=2000mm HG/T3127
技術要求
       搪玻璃塔節的設計、制造、檢驗及驗收應符合HG 2432的要求。
       搪玻璃塔節的形位公差按HG/T2637搪玻璃件幾何尺寸檢測方法進行檢測，其結果應符合表4的規定。

表4 搪玻璃塔節形位公差

名稱	公稱直徑 DN
	DN≤1000		1000＜DN≤2000
塔節法蘭平面度	2		0.2%DN
塔節法蘭對塔節法蘭平行度	1%DN且不大于5		0.5%DN且不大于7
塔節直線度	0.3%L
塔節法蘭對塔節軸線的垂直度	150～250	300～1000	1100～1600	1750～2000
	2.5	3.5	4.5	5.5

標牌、出場文件、包裝、運輸和貯存
       產品標牌按HG2432的有關規定。
       出廠產品應有裝箱單、產品合格證，質量證明書。質量證明書至少包括材料的化學成分和力學性能、公稱壓力、公稱直徑、主要尺寸和檢驗報告等內容。
       包裝、運輸按HG2432的有關規定。
       外露的搪玻璃面須嚴格保護。
       產品出廠前應妥善保管，防止雨雪天氣及腐蝕性介質侵蝕，一般不允許露天存放。

表1明細表

件號	標準號	名稱	數量	材料	備注
1	HG/T2049	高頸法蘭	/	符合HG2432	/
2	GB/T7996	塔　　體	1	符合HG2432	/
3	HG/T2105	活套法蘭	/	符合HG/T2105	/
4	JB/T4746	塔節封頭	1	符合HG2432	/

表2主要尺寸

公稱直徑DN	D	D1	D2	D3	Lmin	n-Ф
150	150	212	240	285	500	8-22
200	207	268	295	340	500	8-22
250	257	320	350	395	500	12-22
300	303	370	400	445	500	12-22
400	403	482	515	565	500	16-26
